Aluminium ramen en deurenworden veel gebruikt in residentiële, commerciële, industriële en hoogbouwarchitectuur omdat ze structurele sterkte, ontwerpflexibiliteit, weersbestendigheid, lage onderhoudsvereisten en compatibiliteit met moderne beglazingssystemen combineren. De meest effectieve specificatie is echter niet alleen een kwestie van aluminium kiezen. Frameseries, legeringskwaliteit, openingsconfiguratie, glasopbouw, thermische scheiding, afdichtingen, hardware, oppervlaktebehandeling, drainage en installatiedetails hebben allemaal invloed op de uiteindelijke prestaties van een voltooide opening. In deze handleiding wordt uitgelegd hoe deze elementen samenwerken, hoe u algemene configuraties kunt vergelijken, hoe u een systeem kunt afstemmen op een gebouwomgeving en hoe u specificatiefouten kunt voorkomen die het comfort of de serviceprestaties kunnen verminderen.
Inhoudsopgave
Klik op een sectie om direct naar het onderwerp te gaan.
- 1. Waarom materiaalkeuze belangrijk is in moderne openingen
- 2. Het structurele systeem begrijpen
- 3. Hoe legeringsselectie de prestaties beïnvloedt
- 4. Hoe frameseries en profieldiepte werken
- 5. Kiezen tussen openingsconfiguraties
- 6. Thermische prestaties en weerscontrole
- 7. Glas, afdichtingen, hardware en drainage
Waarom materiaalkeuze belangrijk is in moderne openingen
Een raam of deur is meer dan een kozijn rond een ruit. Het maakt deel uit van de gebouwschil, beïnvloedt hoe mensen een binnenruimte ervaren en moet werken onder herhaalde openingscycli, veranderende temperaturen, winddruk, regen, zonlicht en dagelijkse schoonmaak.
Daarom moet de materiaalkeuze samen met het systeemontwerp worden overwogen. Aluminium is aantrekkelijk voor architecturale toepassingen omdat het een nuttige combinatie biedt van sterkte, maatvastheid, fabricageflexibiliteit en een relatief laag structureel gewicht. Het kan ook in complexe secties worden geëxtrudeerd, waardoor ontwerpers en fabrikanten kamers, beglazingszakken, afvoerpaden, pakkingen, bevestigingslocaties en andere functionele kenmerken kunnen integreren in één gecoördineerd profielsysteem.
Bij een woonproject kan dat zich vertalen in slanke zichtlijnen en praktische ventilatie. Voor een commercieel gebouw kunnen de prioriteiten verschuiven naar grotere glasoppervlakken, herhaalde openingscycli, sterkere hardware of strakkere controle van de lucht- en waterbeweging. In een kustomgeving worden oppervlaktebescherming en corrosieweerstand bijzonder belangrijk. In een gebied met veel wind verdienen profielgeometrie, wapening, glasselectie en verankering veel aandacht.
Profielen brengen belastingen van beglazing, hardware, winddruk en bedieningskrachten over naar de bouwconstructie.
Kozijnen, afdichtingen, afvoerkanalen en beglazing werken samen om ongewenste lucht- en waterbewegingen te beperken.
Profielafmetingen, zichtlijnen, afwerking, kleur en openingsstijl beïnvloeden de beeldtaal van een gevel.
Hardware en framegeometrie bepalen hoe gemakkelijk de unit opent, sluit, vergrendelt, ventileert en uitgelijnd blijft.
De sterkste systemen worden daarom niet gedefinieerd door één enkel kenmerk. Prestaties komen voort uit coördinatie. Een hoogwaardige legering kan een slechte drainage niet compenseren. Een sterk frame kan geen betrouwbare afdichting creëren als de vleugelgeometrie onnauwkeurig is. Uitstekend glas kan een slecht geïnstalleerde randvoeg niet overwinnen. De volledige montage moet worden beschouwd als één technische opening.
Het structurele systeem begrijpen
De fundamentele structurele logica van een aluminium opening is eenvoudig: geëxtrudeerde profielen creëren het frame en de beweegbare secties, de beglazing wordt in speciale vakken vastgehouden, hardware wordt in versterkte gebieden geplaatst en afdichtingscomponenten dichten de beoogde openingen tussen vaste en bewegende delen.
Wat het systeem geavanceerd maakt, is de interactie tussen deze elementen. Een profiel dat er van buitenaf compact uitziet, kan meerdere interne kamers bevatten. Deze kamers kunnen helpen bij de stijfheid, de afvoergeleiding, de plaatsing van bevestigingsmiddelen of de thermische scheiding. De werkelijke profielgeometrie kan daarom een veel nuttiger technisch verhaal vertellen dan alleen het zichtbare oppervlak.
Vaste frames en bedienbare secties
Het vaste omtrekframe zorgt voor de verbinding tussen de opening en de muur. Het moet zijn geometrie behouden en tegelijkertijd weerstand bieden aan de belastingen die door het vleugelraam en de beglazing worden overgebracht. Bedienbare secties moeten daarentegen stijfheid in evenwicht brengen met beweging. Hun afmetingen moeten stabiel genoeg blijven om ervoor te zorgen dat de hardware correct werkt en dat afdichtingen consistent contact houden.
De beglazingszak
De beglazingszak bepaalt hoe glas wordt geplaatst, ondersteund, vastgehouden en afgedicht. Een goed ontworpen zak ondersteunt het glas op de juiste manier en laat ruimte over voor pakkingen, stelblokken, afwateringsvoorzieningen en de benodigde glasdikte. De compatibiliteit tussen glasopbouw en profielsysteem moet altijd vóór de fabricage worden gecontroleerd.
Verbindingen en verbindingspunten
Hoekverbindingen en mechanische verbindingen worden bij visuele vergelijkingen vaak over het hoofd gezien, omdat ze niet het meest voor de hand liggende onderdeel van een afgewerkte opening zijn. Niettemin kunnen ze de uitlijning, stijfheid, continuïteit van de afdichting en de werking op de lange termijn beïnvloeden. Precisiesnijden en nauwkeurige hoekmontage zijn van belang, vooral wanneer meerdere units in een doorlopende gevel worden geïnstalleerd.
Voor projectteams is het een nuttige gewoonte om een volledige doorsnedetekening aan te vragen in plaats van de lijst alleen aan de hand van foto's te beoordelen. Een sectie kan in één weergave de profieldiepte, kameropstelling, beglazingstoeslag, locatie van de thermische barrière, afvoerroute, pakkingpositie en hardware-interface onthullen.
Aluminium ramen en deurenkunnen het best worden begrepen als samengestelde assemblages. De term klinkt misschien eenvoudig, maar het feitelijke technische systeem kan aanzienlijk variëren, afhankelijk van de profielserie, de openingsstijl, de legering, het glas, het thermische ontwerp, de afdichtingen en de omgevingseisen.
Hoe legeringsselectie de prestaties beïnvloedt
Niet alle aluminium profielen hebben dezelfde mechanische eigenschappen. Legeringsfamilie en tempering beïnvloeden de sterkte, het vloeigedrag, de rek, de bewerkingsreactie en de manier waarop een profiel kan worden ontworpen rond een bepaalde belastingseis.
Voor architecturale systemen worden twee vaak overwogen kwaliteiten 6063-T5 en 6061-T6. Ze zijn niet in elke toepassing uitwisselbaar. De juiste keuze is afhankelijk van de gewenste profielgeometrie, beladingstoestand, fabricagemethode en projectspecificatie.
| Materiaalkwaliteit | Typisch karakter | Typische ontwerpoverweging | Waar het nuttig kan zijn |
|---|---|---|---|
| 6063-T5 | Sterke profiel-extrusie geschiktheid met goede oppervlakteafwerkingseigenschappen | Nuttig voor veel conventionele architecturale profielen en gedetailleerde extrusies | Residentiële en algemene commerciële systemen |
| 6061-T6 | Hogere mechanische sterkte en sterker draagvermogen | Kan zwaardere structurele eisen ondersteunen als het op de juiste manier is ontworpen | Grotere secties, zwaardere beglazing of toepassingen die een hogere structurele capaciteit vereisen |
Sterkte is slechts één selectiecriterium
Een sterkere legering zorgt niet automatisch voor een betere opening. Als een profiel onnodig zwaar is voor zijn beoogde taak, kunnen andere delen van het systeem niet beter worden simpelweg omdat de materiaalsterkte hoger is. Profielgeometrie, wanddikte, overspanning, steunafstand, glasgewicht, beslagopstelling en verankering moeten nog steeds worden geëvalueerd.
De nuttiger vraag is niet: "Welke legering is het sterkst?" maar “Welke legering ondersteunt het vereiste ontwerp met de juiste geometrie en productieconsistentie?” Die verschuiving leidt tot betere technische beslissingen omdat materiaaleigenschappen worden gekoppeld aan daadwerkelijke toepassingsomstandigheden.
Traceerbaarheid en consistentie van materialen
Voor grotere projecten is consistentie tussen productiebatches belangrijk. De geselecteerde legering en hardheid moeten duidelijk worden gedefinieerd in de technische specificatie, en de productiegegevens moeten het mogelijk maken goedgekeurde materialen van vervangers te onderscheiden. Consistentie is vooral relevant wanneer profielbewerking, anodisatie of coating in verschillende productiefasen wordt uitgevoerd.
- Definieer de legering en het humeur:Vermijd het gebruik van brede termen zoals “hoogsterkte aluminium” zonder technische aanduiding.
- Pas de sectie aan de belasting aan:Materiaalkeuze en profielgeometrie moeten samen worden overwogen.
- Beoordeling van de fabricagevereisten:Snijden, bewerken, verbinden en afwerken kunnen de praktische prestaties van het voltooide onderdeel beïnvloeden.
- Houd records op één lijn:Materiaalspecificaties moeten overeenkomen met productietekeningen en inspectiedocumentatie.
Hoe frameseries en profieldiepte werken
Frameseries worden vaak gebruikt om de nominale breedte of structurele familie van een aluminium profiel te beschrijven. Ze bieden kopers en ontwerpers een handig vergelijkingspunt, maar het serienummer alleen bepaalt niet de volledige prestatie van een raam of deur.
Een dieper frame kan meer interne ruimte bieden voor kamers, glas, afdichtingen, verstevigingen of thermische onderbrekingscomponenten. Een compacter profiel kan slankere visuele proporties opleveren. Geen van beide benaderingen is universeel superieur. De juiste balans hangt af van het gebouw, de beglazingsconfiguratie, de structurele overspanning, de blootstelling aan weersinvloeden en het ontwerpdoel.
| Ontwerpvariabele | Wat het beïnvloedt | Waarom het ertoe doet |
|---|---|---|
| Profiel diepte | Sectiestijfheid, beglazingsaccommodatie, systeemgeometrie | Diepere secties kunnen extra structurele en functionele ruimte bieden |
| Wanddikte | Lokale stijfheid, bewerkingsgedrag, verbindingssterkte | Een ontoereikend sectieontwerp kan vervorming of slechte hardwareondersteuning veroorzaken |
| Kamerindeling | Sterkte, drainage, thermische strategie | Interne geometrie heeft meer invloed dan alleen het uiterlijk |
| Beglazing zakformaat | Glascompatibiliteit en afdichtingsregeling | Het kozijn moet de gespecificeerde beglazingsopbouw goed ondersteunen |
Waarom dezelfde serie anders kan presteren
Twee producten met dezelfde nominale serieaanduiding kunnen verschillen wat betreft legering, wanddikte, kamerontwerp, hardwaresysteem, glasconfiguratie en thermische onderbrekingsconstructie. Daarom moeten serienummers worden behandeld als identificatiegegevens binnen een systeem in plaats van als universele prestatielabels.
Voor de technische inkoop en ontwerpcoördinatie is het handig om doorsnedetekeningen naast elkaar te vergelijken. Dit maakt het gemakkelijker om verschillen te identificeren die moeilijk te beoordelen zijn op basis van productnamen alleen.
Kiezen tussen openingsconfiguraties
De openingsstijl heeft rechtstreeks invloed op de ventilatie, schoonmaak, zichtlijnen, hardwarebelastingen, waterbeheer en hoe de opening samenwerkt met de kamer of gevel. Een geschikte configuratie begint bij het beoogde gebruik en niet alleen bij het uiterlijk.
Scharnierende werking kan zorgen voor effectieve ventilatie en een vrij openingsgebied. Het is nuttig wanneer directe luchtstroom en praktische bediening prioriteit hebben.
Glijdende vleugels bewegen binnen hun eigen vlak, wat handig kan zijn als de buiten- of binnenruimte voor een zwaaiende vleugel beperkt is.
De scharnierende bediening kan ventilatie mogelijk maken en lichte regen helpen beheersen, wanneer de openingsgeometrie en afdichtingen op de juiste manier zijn ontworpen.
Meerdere gekoppelde panelen kunnen een brede opening creëren wanneer het project een sterkere verbinding tussen binnen- en buitenruimtes vereist.
Openslaande systemen
Openslaande kasten kunnen een relatief direct luchtstroompad bieden en worden vaak gebruikt waar ventilatie belangrijk is. Omdat de vleugel in de openingsrichting uitsteekt, moeten ontwerpers de plaatsing van het meubilair, de circulatiepaden, de toegang tot het schoonmaken en het bereik van de hardware controleren.
Schuifsystemen
Vaak wordt er gekozen voor schuifunits waar een ruimtebesparende openingsbeweging gewenst is. De uitlijning van de rupsen, de kwaliteit van de rollen, de afwatering en de relatie tussen het bewegende paneel en het frame zijn van cruciaal belang voor een soepele werking. Een schuifsysteem moet niet alleen worden beoordeeld op basis van hoe soepel een showroommodel beweegt als het nieuw is; spoorgeometrie op lange termijn en hardwareonderhoud zijn ook van belang.
Luifel- en gespecialiseerde configuraties

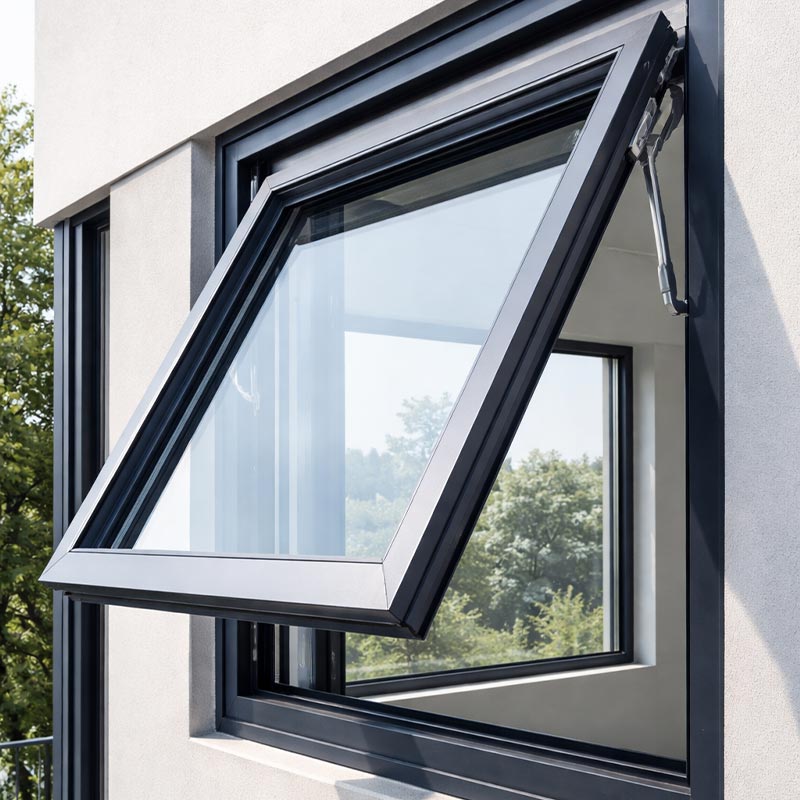

Luifelramen kunnen praktisch zijn voor gecontroleerde ventilatie en kunnen een onderscheidend gevelritme creëren. Gespecialiseerde configuraties kunnen ook verschillende openingsmodi combineren, zoals schuif- en openslaande functies, om complexe ruimte-indelingen mogelijk te maken.
Thermische prestaties en weerscontrole
Thermische prestaties worden niet alleen door aluminium bepaald. De belangrijke vraag is hoe de warmte door het volledige samenstel beweegt en hoe het frame, het glas, de afdichtingen, de afstandhouders en de omringende constructie die beweging beheersen.
Traditioneel aluminium is zeer geleidend. Voor gebouwen die verbeterde thermische prestaties vereisen, kunnen thermisch onderbroken systemen het directe geleidende pad door het frame onderbreken door gebruik te maken van een afscheider met lage geleidbaarheid tussen delen van het metalen gedeelte. Voor dit doel worden vaak op PA66 gebaseerde thermische barrières gebruikt.
Waarom thermische onderbrekingen belangrijk zijn
Het basisdoel van een thermische onderbreking is het verminderen van de directe warmteoverdracht door het frame. Een goed ontworpen systeem kan ook het gedrag van de binnenoppervlaktetemperatuur verbeteren en de kans op condensatie verminderen onder geschikte binnen- en buitenomstandigheden.
De thermische onderbrekingsprestaties zijn echter afhankelijk van meer dan alleen het toevoegen van een isolatiestrip. De geometrie van de thermische barrière, de continuïteit rond de hoeken, het ontwerp van de glasrand, de hardware-interfaces, de framediepte, de afdichtingen en de installatie hebben allemaal invloed op het werkelijke resultaat.
Lucht-, water- en windbestendigheid
De weerprestaties moeten als een systeem worden geëvalueerd. Compressieafdichtingen, afvoerkanalen, pakkingen, beglazingsinterfaces, drukbeheer, hoekverbindingen en framegeometrie dragen bij aan het eindresultaat.
De windweerstand is eveneens afhankelijk van de volledige configuratie. Profielstijfheid, glasafmetingen, kolomafstand, wapening, verankering en bouwhoogte kunnen de ontwerpeisen aanzienlijk veranderen. Een productspecificatie die de test- of ontwerpcontext niet identificeert, moet daarom zorgvuldig worden geïnterpreteerd.
| Prestatiegebied | Belangrijkste componenten | Typische technische focus |
|---|---|---|
| Thermisch | Thermische barrière, framegeometrie, glas, afstandshouder, afdichtingen | Verminder geleidende en convectieve warmtepaden |
| Luchtdichtheid | Pakkingen, hoekverbindingen, hardwarecompressie | Zorg voor een continue afdichting tijdens gebruik en beweging |
| Waterdichtheid | Afvoerkanalen, huilpaden, afdichtingen, drukregeling | Leid incidenteel water weg van binnenoppervlakken |
| Windbestendigheid | Profielstijfheid, glas, wapening, ankers | Controleer de doorbuiging en zorg voor een veilige werking onder belasting |
Voor klimaatgevoelige gebouwen is deze systeembrede aanpak vooral belangrijk. Een specificatie moet uitleggen welke delen van het samenstel bijdragen aan de vereiste prestaties, in plaats van één geïsoleerd prestatienummer zonder context te presenteren.
Glas, afdichtingen, hardware en drainage
Het frame is slechts een deel van een opening. Glas, afdichtingen, hardware en drainage kunnen bepalen of het voltooide apparaat bij dagelijks gebruik naar behoren presteert.
Glazen configuratie
Bij het profielsysteem moet rekening worden gehouden met de glasdikte, het aantal ruiten, de spouwbreedte, de keuze van de coating, de akoestische configuratie en de veiligheidseisen. Zwaarder glas vergroot de belasting die door de vleugel en het beslag wordt gedragen, dus compatibiliteit moet worden geverifieerd in plaats van aangenomen.
Een geïsoleerde beglazing met meerdere panelen kan bijvoorbeeld de thermische en akoestische prestaties verbeteren, maar het frame moet voldoende glaszakdiepte en structurele capaciteit hebben om de geselecteerde opbouw te ondersteunen. De glasselectie moet daarom samen met de frameselectie gebeuren.
Afdichtingen en pakkingen
Afdichtingen onderhouden contact tussen componenten die een gecontroleerde scheiding nodig hebben. Op EPDM gebaseerde afdichtingssystemen worden veel gebruikt in architectonische toepassingen omdat ze, mits correct gespecificeerd en geïnstalleerd, nuttige verweringseigenschappen bieden.
De geometrie van de afdichting is ook van belang. Een pakking moet voldoende worden samengedrukt om de continuïteit te behouden, maar mag niet zodanig worden overbelast dat de bediening onnodig moeilijk wordt. Hoekverbinding, pakkinglengte, voegplaatsing en installatiekwaliteit dragen allemaal bij aan de betrouwbaarheid van de afdichting.
Hardware
Scharnieren, sloten, rollen, handgrepen, restricties, frictiestangen en meerpuntsystemen moeten worden afgestemd op de vleugelgrootte en het gewicht. Hardwarecapaciteit moet worden overwogen naast de bedrijfsfrequentie en de blootstelling aan de omgeving.
Afwatering
Een goed gedraineerd frame probeert niet elk oppervlak absoluut droog te maken. In plaats daarvan beheert het incidenteel vocht door water via gecontroleerde paden naar externe afvoerpunten te leiden. Afvoeropeningen moeten na fabricage, afwerking, installatie en reiniging vrij blijven.
- Compatibiliteit met glas:Bevestig de dikte, het gewicht, de zakdiepte en de beglazingsmethode.
- Continuïteit van afdichting:Controleer hoeken, verbindingen, compressie en toegang tot vervanging, indien van toepassing.
- Hardwarecapaciteit:Stem het beslag af op het vleugelgewicht, de afmetingen en de openingsfrequentie.
- Afwateringspad:Controleer of het water een gedefinieerde route naar buiten heeft.
Oppervlaktebehandeling en langdurig uiterlijk
Oppervlaktebehandeling is zowel een visueel als functioneel onderdeel van een aluminium architectonisch systeem. De afwerking beïnvloedt de kleur, textuur, weerstand tegen blootstelling aan het milieu, reinigbaarheid en de waargenomen kwaliteit van de voltooide gevel.
Veel voorkomende benaderingen zijn onder meer anodiseren, poedercoaten, thermische overdrachtseffecten voor een houtnerfuiterlijk en coatings op basis van fluorkoolstof voor veeleisende buitentoepassingen. Elke methode creëert een ander oppervlaktekarakter en moet worden geselecteerd op basis van het gewenste uiterlijk en de omgevingsomstandigheden.
Geanodiseerde oppervlakken
Bij anodiseren ontstaat er een gecontroleerde oxidelaag op het aluminiumoppervlak. Het kan metallic afwerkingen en een duurzaam architectonisch uiterlijk produceren, terwijl de visuele verbinding met het onderliggende aluminiummateriaal behouden blijft.
Poedercoating
Poedercoating biedt een brede kleurflexibiliteit en wordt veel gebruikt voor hedendaagse residentiële en commerciële gevels. Het kan standaard kleursystemen en projectspecifieke afwerkingen ondersteunen wanneer de substraatvoorbereiding, voorbehandeling, uitharding en coatingkwaliteit goed worden gecontroleerd.
Houtnerfeffecten
Thermische overdrachtstechnieken kunnen visuele patronen creëren die op hout lijken, terwijl een aluminium substraat behouden blijft. Deze aanpak is nuttig wanneer een project een warmer architectonisch uiterlijk zoekt zonder het basismateriaalplatform te veranderen.
Wat moet er gecontroleerd worden?
| Voltooi optie | Visueel karakter | Nuttige overweging |
|---|---|---|
| Anodiseren | Metaalachtig en architectonisch | Handig daar waar het natuurlijke karakter van aluminium gewenst is |
| Poedercoating | Breed scala aan effen kleuren en texturen | Geschikt voor vele residentiële en commerciële kleurprogramma's |
| Thermische overdracht | Houtnerf uiterlijk | Handig voor projecten die een eigentijdse omlijsting combineren met warmere visuele elementen |
| Fluorkoolstofcoating | Architectonisch uiterlijk | Kan worden overwogen voor meer veeleisende gevelbelichting indien correct gespecificeerd |
Kleurconsistentie is ook van belang als er veel units over één gevel worden geïnstalleerd. De projectspecificatie moet het afwerkingstype, de kleurreferentie, de glans- of textuurverwachtingen en aanvaardbare inspectiecriteria definiëren.
Systemen afstemmen op bouwtoepassingen
Verschillende gebouwtypes stellen verschillende eisen aan openingen. In plaats van te zoeken naar één universele configuratie, moeten ontwerpers de dominante omgevings- en operationele vereisten van het project identificeren.
Prioriteiten zijn vaak daglicht, ventilatie, akoestisch comfort, toegang tot schoonmaak, thermische controle en een balans tussen visuele proporties en praktisch gebruik.
Herhaaldelijk gebruik, grotere beglazingsafmetingen, gevelcoördinatie, veiligheid, duurzaamheid en een consistent uiterlijk kunnen belangrijker worden.
Winddruk, verankering, structurele doorbuiging, waterbeheer en toegang voor onderhoud verdienen een gedetailleerd technisch onderzoek.
Met zout beladen lucht vergroot het belang van materiaalkeuze, oppervlaktevoorbereiding, coatingkwaliteit, drainage en corrosieweerstand van hardware.
Woonoverwegingen
Huizen vereisen doorgaans openingen die eenvoudig te bedienen, schoon te maken, te ventileren en te onderhouden zijn. Slaapkamers kunnen profiteren van akoestische overwegingen, woonruimtes kunnen prioriteit geven aan grotere glasoppervlakken en keukens of badkamers kunnen praktische ventilatie nodig hebben. De ideale configuratie hangt af van de ruimte en niet alleen van de gebouwcategorie.
Commerciële overwegingen
Commerciële gebouwen kunnen frequentere openingscycli en hogere coördinatie-eisen hebben. Bij herhaalde installatie van dezelfde module is maatvastheid bijzonder belangrijk. De duurzaamheid van hardware, de toegankelijkheid van vervangingen en de uniformiteit van de afwerking moeten worden besproken tijdens de systeemselectie.
Hoogbouw en zichtbare gevels
Naarmate de bouwhoogte en de blootstelling toenemen, wordt het gedrag van wind en water belangrijker. Het frame moet worden geanalyseerd samen met de glasafmetingen, bevestigingspunten, stijlen, dwarsbalken en omringende muurconstructie. Het is ook belangrijk om de externe drainage en interne afwerkingen te coördineren, zodat de opening na installatie goed functioneert.
Industriële omgevingen
Industriële faciliteiten kunnen openingen blootstellen aan stof, vocht, chemicaliën, temperatuurveranderingen of intensieve reiniging. In deze situaties kunnen oppervlaktebehandeling, afdichtingskeuze, hardwarebescherming en onderhoudstoegang belangrijker worden dan decoratieve kenmerken.
Hoe u een technische specificatie leest
Een goede technische specificatie moet het systeem begrijpelijk maken zonder afhankelijk te zijn van marketingtaal. Kopers, architecten, ingenieurs en installateurs moeten kunnen identificeren wat er feitelijk wordt geleverd en op welke voorwaarden de genoemde prestaties van toepassing zijn.
| Specificatie artikel | Waar u op moet letten | Waarom het ertoe doet |
|---|---|---|
| Legering en humeur | Exacte materiaalaanduiding | Biedt een basis voor het begrijpen van mechanisch gedrag |
| Profiel serie | Nominale familie- en sectieafmetingen | Helpt bij het identificeren van het framesysteem en de beschikbare beglazingsruimte |
| Glasopbouw | Ruitdikte, spouw, configuratie | Heeft rechtstreeks betrekking op gewichts-, thermische, akoestische en veiligheidseisen |
| Thermisch ontwerp | Thermisch onderbroken materiaal en configuratie | Laat zien hoe geleidende warmteoverdracht wordt beheerd |
| Lucht- en waterprestaties | Geteste of gespecificeerde prestaties met duidelijke voorwaarden | Vermijdt het interpreteren van geïsoleerde getallen zonder context |
| Windbestendigheid | Kwaliteit, ontwerpdruk of gelijkwaardige testbasis | Koppelt het systeem aan projectblootstelling en structurele vereisten |
| Finish | Coating- of anodisatieproces en kleurreferentie | Definieert de verwachtingen op het gebied van uiterlijk en oppervlaktebehandeling |
Vraag om doorsnedetekeningen
Een profielsectie is een van de nuttigste documenten voor technische vergelijking. Het kan onthullen of het product thermische kamers heeft, waar het glas zit, hoe de afdichtingen werken, waar afvoerkanalen lopen en hoeveel ruimte er beschikbaar is voor hardware.
Vraag wat de prestatiecijfers beschrijven
Cijfers zijn alleen waardevol als hun context duidelijk is. Een thermische coëfficiënt kan een bepaald gedeelte, de beglazingsopbouw of een volledige montage beschrijven. Aan een gedefinieerde testconfiguratie kan een classificatie voor waterdichtheid of windweerstand worden gekoppeld. Technische specificaties moeten daarom de geteste of berekende toestand toelichten in plaats van cijfers te presenteren zonder referentieconfiguratie.
Scheid standaardfuncties van projectspecifieke opties
Sommige kenmerken zijn standaard voor een productfamilie, terwijl andere afhankelijk zijn van projectvereisten. Een duidelijke specificatie moet onderscheid maken tussen standaard profielopties, beschikbare glasconfiguraties, afwerkingskeuzes, hardwarepakketten en aangepaste afmetingen.
Veel voorkomende specificatie- en installatiefouten
Veel prestatieproblemen worden niet veroorzaakt door het fundamentele materiaal zelf. Ze komen voort uit niet-overeenkomende componenten, onduidelijke specificaties, slechte fabricagecontrole of installatiedetails die niet zijn afgestemd op het raam- en deursysteem.
- Alleen op uiterlijk kiezen:Een slank frame ziet er misschien aantrekkelijk uit, maar vereist toch voldoende structurele capaciteit voor de beoogde glasgrootte en omgevingsbelasting.
- Het glasgewicht negeren:Zwaardere beglazing verandert de vleugelbelastingen en kan de hardwarekeuze, scharnieren, rollen en doorbuiging van het frame beïnvloeden.
- Een serienummer behandelen als een prestatiebeoordeling:Dezelfde nominale reeks kan verschillende structurele en thermische configuraties bevatten.
- Onderschatting van drainage:Een afvoerroute kan worden geblokkeerd door kit, vuil, onjuiste bewerking of installatiefouten.
- Ongeschikte hardware gebruiken:Hardware moet overeenkomen met de openingsafmetingen, het vleugelgewicht, de bedrijfsfrequentie en de blootstelling.
- Installatiecoördinatie overslaan:Zelfs een goed ontworpen eenheid kan slecht presteren als de perimeterinterface niet correct is afgedicht, verankerd en gedraineerd.
- Afwerkingsnamen vergelijken in plaats van specificaties:Twee coatings met vergelijkbare kleurnamen kunnen verschillende procesvereisten en uiterlijke prestatiekenmerken hebben.
- Vertrouwend op vage duurzaamheidstaal:Beweringen als ‘zeer sterk’ of ‘langdurig’ zijn minder nuttig dan gedefinieerde informatie over materiaal, afwerking, testen en onderhoud.
Installatie is onderdeel van het systeem
De opening moet zo worden geïnstalleerd dat het frame correct uitgelijnd, mechanisch beveiligd en geïntegreerd met de muurconstructie blijft. Randvoegen vereisen geschikte materialen en details om beweging en vocht te beheersen.
Uitlijning is vooral belangrijk bij schuif- en meerpuntssystemen. Een frame dat enigszins uit de haak is, kan ongelijkmatige compressie, voortijdige hardwareslijtage of moeilijke bediening veroorzaken. Installatietoleranties moeten daarom worden gedefinieerd voordat met de werkzaamheden wordt begonnen.
Waarom precisieproductie belangrijk is
Extrusie is slechts het begin van het productieproces. Bij architectonische openingen gaat het doorgaans om snijden, CNC-bewerking, boren, hoekbewerking, montage, beglazing, afdichting, oppervlakteafwerking, inspectie en verpakking. Elke fase kan de eindmontage beïnvloeden.
Dimensionale consistentie is vooral belangrijk omdat ramen en deuren meerdere op elkaar inwerkende componenten bevatten. Als de positie van een gat, de snijlengte, de hoekverbinding of de beglazingszak inconsistent zijn, kan het probleem zich later manifesteren als een hardwareprobleem, een uitlijningsprobleem, een afdichtingsprobleem of een aanpassing van de installatie.
Extrusiecontrole
Geëxtrudeerde profielen moeten de beoogde sectiegeometrie binnen gedefinieerde toleranties behouden. Consistentie wordt belangrijker wanneer profielen worden samengevoegd tot grote samenstellingen of wanneer meerdere eenheden visueel over een gevel moeten worden uitgelijnd.
CNC-verwerking
Computergestuurde bewerking kan de herhaalbaarheid van hardwaregaten, drainagefuncties, handgreepposities, hoekinterfaces en andere kritische bewerkingen verbeteren. De waarde van machinale bewerking ligt niet alleen in automatisering, maar ook in herhaalbare procescontrole en inspectie.
Montage kwaliteit
Montageteams moeten de relatie begrijpen tussen frameafmetingen, afdichtingen, glas, hardware en drainage. De juiste plaatsing van componenten kan net zo belangrijk zijn als de kwaliteit van de componenten. Een verkeerd geïnstalleerde premiumpakking is nog steeds een installatiefout.
Inspectiepunten
- Inkomende materiaalinspectie:Bevestig de gespecificeerde legering, profielafmetingen en zichtbare materiaalconditie.
- Bewerkingsinspectie:Controleer kritische gaten, sleuven, afvoeropeningen en afmetingen aan de hand van goedgekeurde tekeningen.
- Montage-inspectie:Controleer de uitlijning van de hoeken, de installatie van de hardware, de continuïteit van de afdichting en de ondersteuning van de beglazing.
- Functionele inspectie:Bedien representatieve eenheden herhaaldelijk om een soepele beweging en vergrendeling te bevestigen.
- Afwerking inspectie:Controleer de kleur, het uiterlijk van de coating, krassen, gebruikssporen en zichtbare oppervlaktedefecten.
Een gedisciplineerd productieproces zorgt voor een sterkere verbinding tussen de technische specificatie en wat er op de bouwplaats aankomt. Die verbinding is vooral waardevol bij projecten met herhaalde modules of een strikte gevelcoördinatie.
Een praktisch selectiekader
Een systematisch selectieproces kan het specificatiewerk duidelijker maken en het risico verkleinen dat een kritische vereiste over het hoofd wordt gezien.
- Definieer de gebouwomgeving:Identificeer het klimaat, de blootstelling, de hoogte van het gebouw, de oriëntatie, de vochtigheid, de blootstelling aan zout en de schoonmaakomstandigheden.
- Definieer de openingsfunctie:Bepaal of ventilatie, grote vrije openingen, compacte beweging, beveiliging, toegang of akoestische controle de hoogste prioriteit hebben.
- Definieer de beglazingsvereiste:Bepaal de glasdikte, het aantal ruiten, de veiligheidskenmerken, de akoestische doelstellingen en het verwachte eenheidsgewicht.
- Structurele vereisten definiëren:Bekijk de openingsafmetingen, windbelastingen, overspanning, verankering en verwachte bedieningskrachten.
- Definieer thermische vereisten:Bepaal of een thermisch gescheiden configuratie vereist is en coördineer deze met het beglazingssysteem.
- Oppervlaktebehandeling definiëren:Selecteer anodiseren, poedercoaten, houtnerfuiterlijk of een andere gespecificeerde afwerking, afhankelijk van de blootstelling aan het milieu en de architectonische bedoelingen.
- Hardware definiëren:Stem scharnieren, sloten, handgrepen, rollen, stangen en ander beslag af op de vleugelgrootte en bedieningsfrequentie.
- Installatie beoordelen:Bevestig wandinterfaces, verankering, opvulstukken, omtrekverbindingen, drainage en aanpassingstoegang.
- Documentatie beoordelen:Zorg ervoor dat tekeningen, specificaties, inspectiecriteria en goedgekeurde afwerkingsmonsters consistent zijn met de productieorder.
Voor projectteams die systemen vergelijken, kan een nuttige evaluatiematrix de discussies gericht houden op meetbare kenmerken in plaats van op algemene productbeschrijvingen.
| Evaluatiecategorie | Sleutelvraag | Voorkeursbewijs |
|---|---|---|
| Materiaal | Zijn de legering en het humeur duidelijk gedefinieerd? | Technische materiaalspecificatie |
| Profiel | Past het profiel bij de openingsgrootte en belading? | Doorsnedetekening en ontwerpgegevens |
| Beglazing | Kan het systeem de benodigde glasopbouw ondersteunen? | Afmetingen beglazingszakken en belastingsgegevens |
| Thermisch | Is de thermische strategie geschikt voor het gebouw? | Systeemdetails en thermische prestatiegegevens |
| Weer | Hoe worden lucht en water beheerd? | Afdichtingslay-out, drainageontwerp en testgegevens |
| Hardware | Is het besturingssysteem compatibel met de vleugel? | Hardwareschema en laadcapaciteit |
| Finish | Is de oppervlaktebehandeling geschikt voor het milieu? | Afwerkingsspecificatie en inspectienorm |
| Installatie | Kan het toestel consistent geïnstalleerd en afgesteld worden? | Installatiedetails en methodeverklaring |
De nuttigste specificatie is er een die kan worden begrepen door ontwerp-, inkoop-, productie-, kwaliteitscontrole- en installatieteams zonder dat er in elke fase verschillende interpretaties nodig zijn.
Wanneer maatwerk zinvol is
Op maat gemaakte configuraties kunnen nuttig zijn wanneer standaardmodules niet volledig aansluiten bij de projectvereisten. Veel voorkomende aanpassingsgebieden zijn onder meer profielafmetingen, openingsgrootte, glasconfiguratie, hardwarecombinaties, afwerking, kleur, thermische onderbrekingsconstructie en speciale interfacedetails.
Maatwerk moet nog steeds worden gecontroleerd door een gedocumenteerd technisch proces. Een op maat gemaakt product heeft goedgekeurde tekeningen, gedefinieerde toleranties, duidelijke materiaalvereisten en een consistente inspectiemethode nodig. Maatwerk is het meest effectief als het een echte projectvereiste oplost in plaats van complexiteit toe te voegen zonder functioneel voordeel.
De rol van technische communicatie
Goede communicatie tussen het projectteam en de fabrikant kan vermijdbare problemen voorkomen. Belangrijke informatie omvat openingsafmetingen, glasspecificaties, verwachte blootstelling aan de omgeving, prestatieprioriteiten, voorkeursbediening, afwerkingsvereisten, installatiebeperkingen en relevante lokale normen.
Duidelijke vragen leveren vaak betere antwoorden op dan brede verzoeken. Het vragen naar een profielsectie, legeringskwaliteit, beglazingsassortiment, hardwaretype, afdichtingsmateriaal, oppervlaktebehandelingsproces en toepasselijke prestatieclassificatie zorgt voor een nuttiger technisch gesprek dan simpelweg vragen of een product ‘van hoge kwaliteit’ is.
Veelgestelde vragen
De volgende vragen gaan in op algemene technische overwegingen bij het selecteren en specificeren van moderne aluminium architectonische openingen.
Wat maakt aluminium geschikt voor moderne architectonische ramen en deuren?
Aluminium combineert een relatief laag structureel gewicht met nuttige mechanische sterkte, uitstekende extrusieflexibiliteit, maatvastheid en een breed scala aan opties voor oppervlakteafwerking. Met deze eigenschappen kunnen fabrikanten gedetailleerde profielsecties maken waarin beglazingszakken, kamers, afdichtingen, afvoerpaden en hardware-interfaces worden geïntegreerd.
Is 6061-T6 altijd beter dan 6063-T5?
Nr. 6061-T6 biedt over het algemeen een hogere mechanische sterkte, terwijl 6063-T5 breed geschikt is voor architectonische extrusie en gedetailleerde profielproductie. De juiste legering hangt af van structurele vereisten, sectiegeometrie, fabricagebehoeften en de beoogde toepassing.
Wat vertelt een frameserienummer mij?
Een serienummer identificeert doorgaans een profielfamilie of nominale frameafmeting binnen een bepaald systeem. Het is nuttig voor organisatie en vergelijking, maar moet niet worden behandeld als een universele prestatiebeoordeling omdat legering, wanddikte, kamerontwerp, beglazing, hardware en testomstandigheden kunnen variëren.
Waarom worden thermische onderbrekingen gebruikt in aluminium frames?
Een thermische onderbreking onderbreekt het directe geleidingspad door het metalen frame. Dit kan de thermische prestaties verbeteren en helpen de binnenoppervlaktetemperaturen te beheersen als het volledige systeem correct is ontworpen met geschikte beglazing en afdichting.
Welke openingsstijl is het beste voor ventilatie?
Er is niet één beste configuratie voor elke kamer. Vleugel- en luifelontwerpen kunnen voor directe ventilatie zorgen, terwijl schuifsystemen geschikter kunnen zijn als de beschikbare openingsruimte beperkt is. Bij de keuze moet rekening worden gehouden met de luchtstroom, de indeling van de ruimte, de toegang tot het schoonmaken, de blootstelling aan weersinvloeden en de bedieningsgewoonten.
Hoe belangrijk is de glaskeuze?
Glas is een van de belangrijkste onderdelen van de volledige opening. De dikte, het gewicht, de ruitconfiguratie, de veiligheidskenmerken en de thermische of akoestische eigenschappen zijn van invloed op het frameontwerp, de hardwarekeuze, de compatibiliteit van beglazingszakken en de algehele prestaties.
Kan de oppervlaktekleur worden aangepast?
Veel architectonische aluminiumsystemen ondersteunen een breed scala aan kleuren en afwerkingen. Afhankelijk van de geselecteerde behandeling kan maatwerk standaard architectonische kleuren, metallic effecten, houtnerfeffecten en projectspecifieke kleurreferenties omvatten.
Wat moet er gecontroleerd worden voordat de productie start?
Bevestig het goedgekeurde profielsysteem, de legering en de temperatuur, de openingsafmetingen, de beglazingsopbouw, het bevestigingsmateriaal, de afdichtingen, de afvoeropstelling, de afwerking, de kleurreferentie, toleranties, installatie-interfaces en toepasselijke prestatie-eisen. Goedgekeurde tekeningen moeten de uiteindelijke productieconfiguratie weerspiegelen.
Kunnen grote glazen openingen hetzelfde systeem gebruiken als kleinere ramen in woningen?
Niet noodzakelijkerwijs. Grotere openingen introduceren verschillende structurele en hardwarevereisten, vooral wanneer het glas zwaarder wordt of de blootstelling aan wind toeneemt. Grotere constructies moeten worden beoordeeld op basis van hun werkelijke afmetingen, belastingen, profielgeometrie, wapening, beglazing en verankeringsomstandigheden.
Hoe moeten de weerprestaties worden geëvalueerd?
Bij de volledige montage moet rekening worden gehouden met luchtdichtheid, waterdichtheid en windweerstand. Bekijk afdichtingen, hoekverbindingen, afvoerpaden, profielgeometrie, beglazing, hardwarecompressie, installatie-interfaces en de omstandigheden waaronder de vermelde testresultaten werden bereikt.
Waarom is de installatiekwaliteit zo belangrijk?
De installatie bepaalt of het samengestelde frame correct kan functioneren in het daadwerkelijke gebouw. Uitlijning, ankers, omtrekverbindingen, drainage, beglazingsondersteuning en aanpassing van de hardware hebben allemaal invloed op de werking en de weersomstandigheden. Een goed ontworpen product kan nog steeds ondermaats presteren als de installatie inconsistent is.
Welke informatie moet een fabrikant ontvangen voor een maatwerkproject?
Nuttige projectinformatie omvat openingsgroottes, gebouwtype, omgevingsblootstelling, gewenste openingsstijl, glasconfiguratie, structurele vereisten, thermische verwachtingen, afwerking en kleur, hardwarevoorkeuren, installatiebeperkingen en relevante technische normen.
Betere openingen creëren door betere specificaties
De prestatie van een moderne gevelopening is het resultaat van vele samenhangende beslissingen. Aluminium biedt een aanpasbaar structureel platform, maar het eindresultaat hangt ook af van het profielontwerp, de keuze van de legering, de beglazing, de thermische scheiding, afdichtingen, hardware, drainage, oppervlaktebehandeling, productieprecisie en installatie.
Een doordachte specificatie begint daarom bij de daadwerkelijke bouwomstandigheden. Zodra deze voorwaarden worden begrepen, wordt het eenvoudiger om een openingsconfiguratie te selecteren, een geschikte framefamilie te definiëren, het beglazingssysteem te coördineren, de vereiste weers- en thermische eigenschappen te identificeren en de inspectiepunten vast te stellen die nodig zijn tijdens de productie en installatie.
Deze aanpak zorgt ook voor een betere communicatie binnen het project. Architecten kunnen de ontwerpintentie uitleggen, ingenieurs kunnen prestatie-eisen definiëren, inkoopteams kunnen technische configuraties vergelijken, fabrikanten kunnen nauwkeurige productiedocumenten voorbereiden en installateurs kunnen werken vanuit een duidelijke set interfacedetails.
Voor projecten die een combinatie vereisen van structurele prestaties, strakke architecturale lijnen, weersbeheer, flexibele afwerkingen en praktische langdurige werking, bieden zorgvuldig ontworpen aluminium systemen een veelzijdige basis. De sleutel is niet het kiezen van de meest ingewikkelde configuratie, maar het kiezen van de configuratie die past bij het gebouw, de omgeving en de manier waarop mensen de ruimte zullen gebruiken.
Heeft u een technische configuratie nodig voor uw project?
Voor projectspecifieke profielselectie, openingsconfiguraties, beglazingscompatibiliteit, oppervlakteafwerkingen en aangepaste architectonische vereisten,neem contact met ons opom de technische details met het fabrikantteam te bespreken.
